CD-Serie für die Kapselabfüllung

CD 40 Stationen:

• Station # 1: Zuführung der ausgerichteten Kapseln und Öffnung mit Hilfe von Saugnäpfen
• Station # 2: Zweite Öffnung der Kapseln mit Hilfe von Saugnäpfen. Während die Kraft des Vakuums in der ersten Station einstellbar ist, hat das Vakuum in der zweiten Station einen festen Wert, da diese Station nur als zusätzliche Sicherheit dient.
• Station # 3: Ungeöffnete Kapseln werden in einen separaten Behälter ausgeworfen

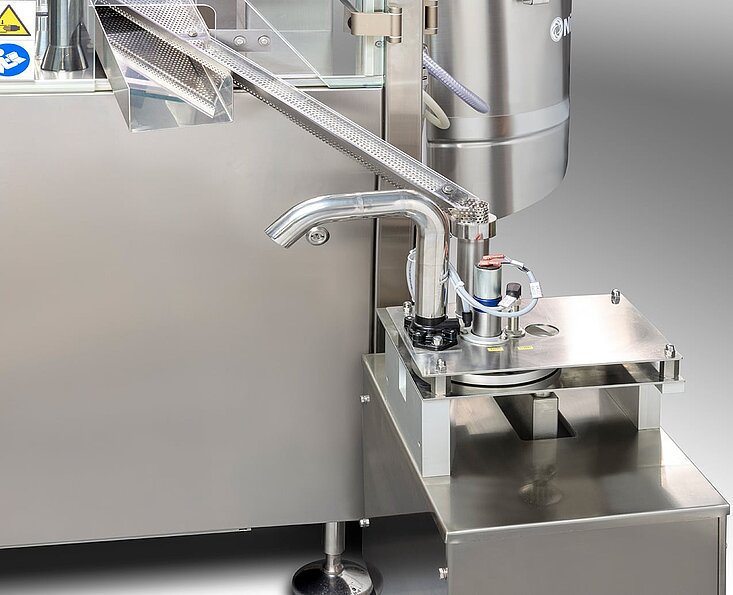

• Station # 4: Station für die Installation einer Pellet-Dosiergruppe
• Station # 5: Station für die Installation einer zweiten Pellet-Dosiergruppe. Der Antrieb für beide Pellet-Dosiergruppen erfolgt über eine einzige Kurve mit einem einzigen Hebel und einer einzigen Welle. Die Maschine ist für die Installation von 1 oder 2 Pellet-Dosiergruppen (auch nachträglich installierbar) vorbereitet.
• Station # 6: Pulver-Dosiergruppe
• Station # 7: Beide Kapselhälften werden wieder zusammengeführt
• Station # 8: Mechanisches Verschließen der Kapseln mittels Verschlussstiften
• Station # 9: Mechanische Entleerung der fertigen Kapseln
• Station # 10: Reinigung der Kapselhalter durch Druckluft und Vakuum, so dass nur noch saubere Kapselhalter zur Station 1 kommen

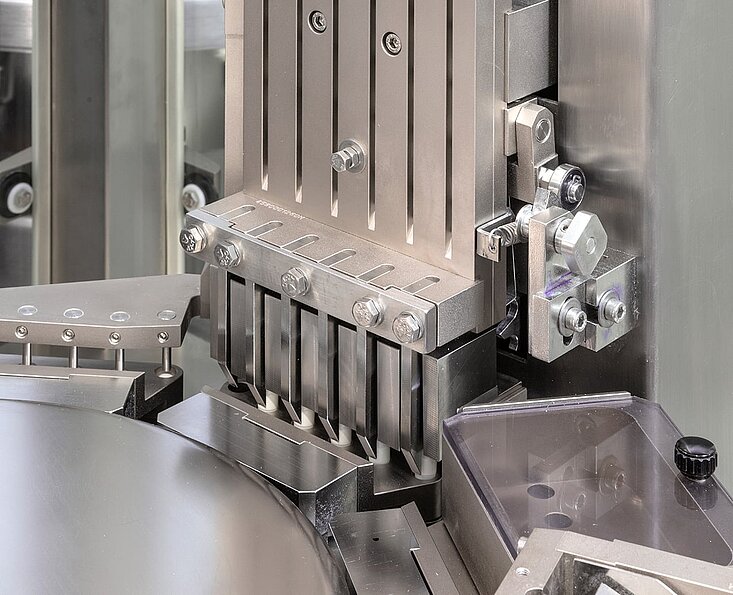

Die Pulverdosierer führen vertikale Bewegungen ohne jegliche Rotation aus:

• Die Dosierer werden nach unten in das Pulver im Rotationsbehälter bewegt und so befüllt
• Der untere Totpunkt jedes Dosierers endet etwa 1/10 mm oberhalb des Bodens des rotierenden Tanks. Der innere Kolben führt eine kurze abwärtsgerichtete Bewegung aus, um das Pulver im Dosierer zu komprimieren. Der Kolbenhub ist einstellbar, so dass eine höhere oder niedrigere Pulververdichtung erreicht werden kann. Darüber hinaus ist jeder Dosierer vakuumunterstützt mit einstellbarem Vakuum.
• Die Kapseln werden in Richtung des Dosierers bewegt, dann erfolgt der Pulverauswurf durch einen langen Hub des Kolbens, wodurch die Kapseln gefüllt werden.
